技術參數

1、短路電流報警：≥150A連續可調；出廠設定為630A，短路延時20-300mS可調，出廠設定為60mS。
2、接地電流報警：5A-400A連續可調；出廠設定為10A，接地延時20-300mS可調，出廠設定為200mS。
3、工作電源：ER14505鋰電池3.6V/1.9Ah（有效期不小于8年）。
4、整機待機電流：≤5μA。
5、自動復位時間：1S-32h（出廠整定為8h）。
6、指示器防護等級：主機IP40；傳感器IP65。
7、遠傳繼電器：30DC/2A；230VAC/1A。
8、短路電流傳感器最大承受電流：20KA4S。
9、工作環境：-40℃~+75℃；相對溫度：≤95%；防水、防酸、防鹽霧。
10、使用范圍：20kV以下等級的系統中。

短路接地故障指示器選用表

序號

產品型號

功能

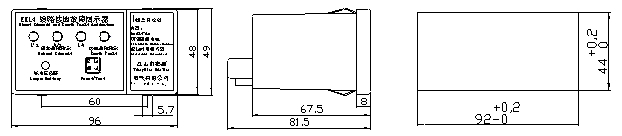

外形及開
孔尺寸圖

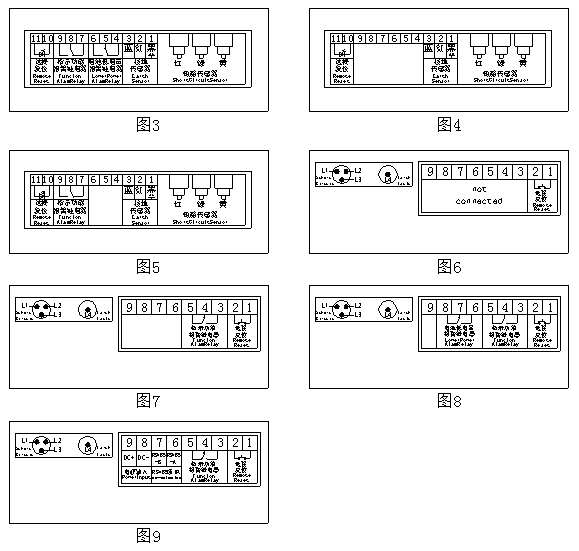

背視接線圖

短路報警
指示

接地報警
指示

低電量報
警指示

指示功能
報警繼電
器輸出

低電量報
警繼電器
輸出

復位時間
調節

485

通信

1

EKL4

√

√

√

√

√

√

×

圖1

圖３

2

EKL4-1

√

√

×

×

×

×

×

圖1

圖４

3

EKL4-2

√

√

×

√

×

×

×

圖1

圖５

4

EKL4-3

√

√

×

√

×

×

×

圖２

圖７

5

EKL4-4

√

√

×

×

×

×

×

圖２

圖６

6

EKL4-5

√

√

√

√

√

×

×

圖２

圖８

7

EKL4-6

√

√

√

√

√

×

√

圖２

圖９
